該專用伺服放大器包括誤差比較器、校正放大器、反相及增益控制、功率放大器、顫振信號源、電源。

　　1.專用伺服放大器各部分原理

　　☆ 誤差比較器

　　誤差比較信器為一反相輸入的加法器。在加法器的反相輸入端同時加有系統指令信號與反饋信號，在它的輸出端得到系統指令值與實際值的誤差信號。

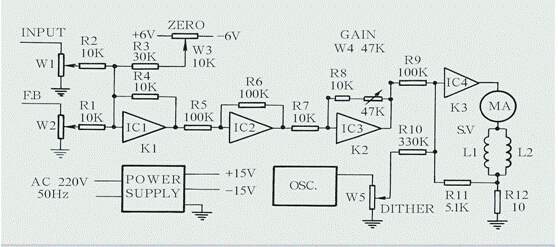

　　 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?專用伺服放大器原理圖

　　為系統調試方便，在本級的指令輸入端加有可調電位器，以便與計算機輸出的模擬接口相接。

　　☆ 校正放大器

　　為調試方便，在放大器的前向通道加入一級增益為1的備用校正放大器，用戶可以根據自己系統的需要，加接不同的有源校正環節。

　　☆ 反相及增益控制

　　本級的作用在于使伺服閥通過的電流與輸入指令的極性相一致；同時在本級的反饋回路上接有伺服放大器前向通道增益調節電位器，使本級增益在1-5.7之間連續可調，用于系統的閉環增益調節。

　　☆ 功率放大器

　　功率放大器為電液伺服閥力矩馬達線圈的功率電路，該級的作用是把經校正的誤差信號轉變?yōu)樗欧y線圈的電流信號。因此，它實際上是一個電壓—電流變換器。由于伺服閥線圈置于放大器的閉環回路中，因此大大削弱了線圈電感引起的感抗的影響，從而使本級的增益在很寬的頻率范圍內保持恒定。

　　另外，本級還具有良好的過電流保護電路，既可以保護伺服閥線圈不致因過大的電流而破壞，也可以保護由于伺服閥內部短路或?qū)Φ囟搪吩斐傻墓β示w管損壞。

　　☆ 顫振信號源

　　顫振信號源為一雙T網絡的正弦波振蕩器，其頻率為200Hz左右，其作用是給伺服閥一個高于工作頻率的擾動量，用以改善閥芯的靜態及低頻摩擦特性，減小伺服閥的滯環，改善伺服閥的控制性能。

　　☆ 電源

　　該放大器采用交流供電，經變壓器變壓、整流、濾波、穩壓后向控制部分提供+15V和-15V的運算放大器工作電源。本系統的調零電源取自經溫度補償型穩壓管二次穩壓后的±6V電源，以提高系統的溫度穩定性。

　　2.專用伺服放大器技術指標

　　1) 前置放大器

　　◇ 增 ? ?益 ：K1=1

　　K2=2 （可加校正網絡）

　　K3=1-5.7

　　K4=1-10mA/V（調整R10阻值）

　　◇ 頻 ? ?寬：f >1KHz

　　◇ 零位噪聲：﹤1mA（有效值）

　　◇ 輸入電壓：Vp=±10V

　　◇ 輸出電流：Ip﹤100mA（調整功放級保護電阻）

　　2) 擾動信號源：f=200Hz Vp=6V

　　3) 電源

　　輸入電壓： 220V ?10% ?50-60Hz

　　◇ 輸出電壓： +15V，-15V，+6V，-6V

　　◇ 輸出電流： 300mA （±15V）

　　◇ 穩 定 度：0.5%（220V ?+10%，-15%；0-300mA）

　　◇ 紋 ? ?波： ﹤1mA （有效值）

　　3、外形圖

? ? ? ? ? ? ? ? ? ? ? ? ?

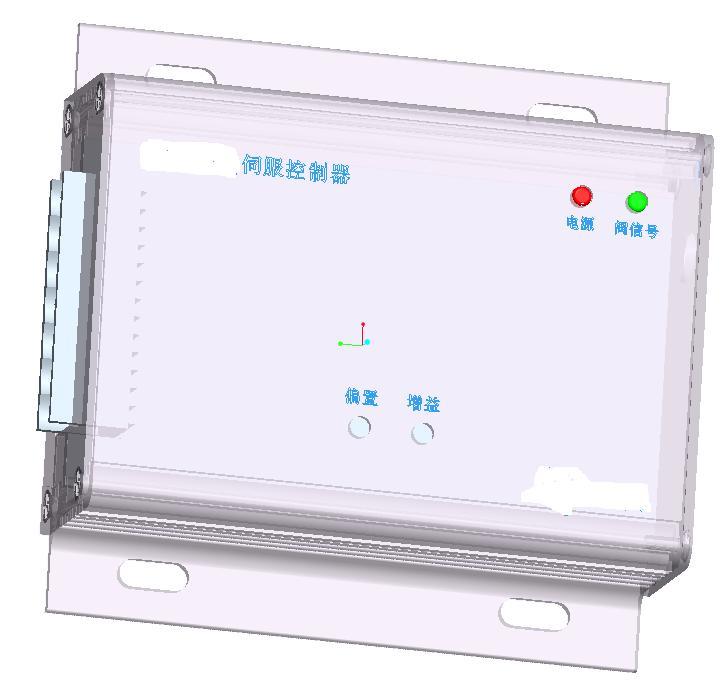

? ? ? 帶整流電路的多功能伺服控制器 ? ? ? ? ? ? ? ? ? ? ? ? ? ?模塊化設計的微型伺服控制器 ? ? ? ? ? ??
