? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?電廠跳閘電磁閥、伺服閥的故障分析

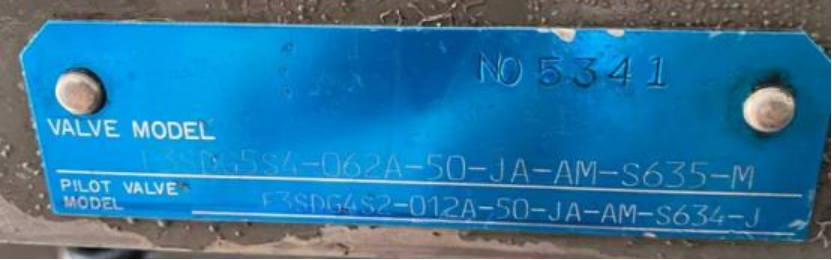

? ? ? ? ?最近我們單位維修電廠主跳閘閥，F3SDG5S4-062A-50-JA-AM-S635-M,編號5341。先導閥為F3SDG4S2-012A-50-JA-AM-S634-J，編號5935-3和5341-2。

? ? ? ? ?根據用戶提供的故障現象，編號5935-3當電磁閥線圈通電時主閥不能正常工作。在電磁閥線圈斷電的情況下，主閥也不能及時關閉。

? ? ? ? ?在正常情況下，在電磁閥線圈沒通電的情況下，主閥處在關閉狀態。當電磁閥線圈通電流時主閥快速打開。

?

?

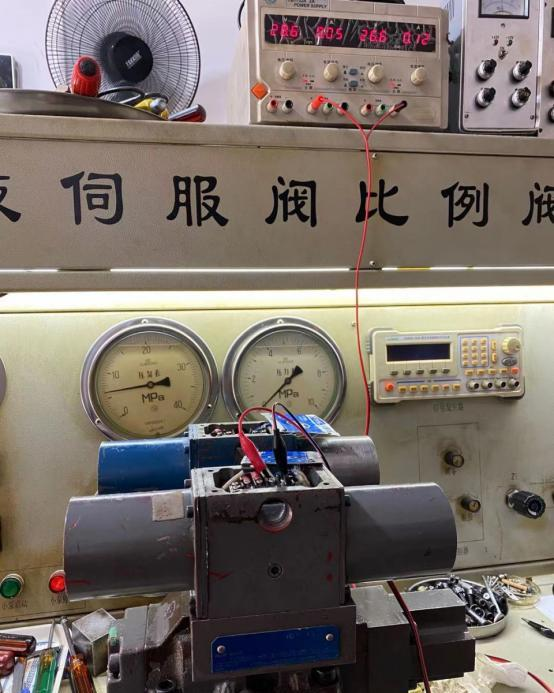

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?主閥測試

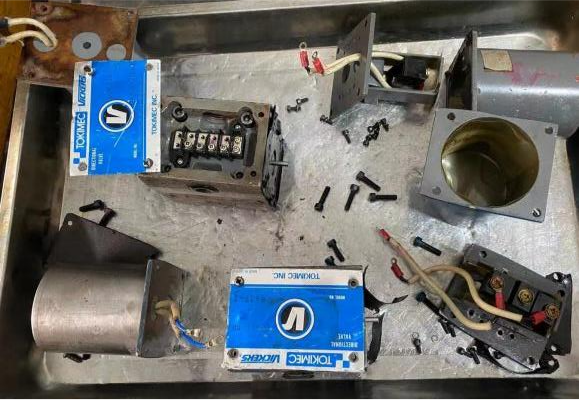

先導閥解體

?

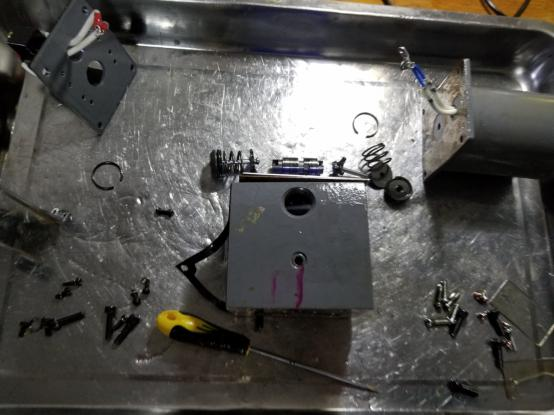

先導閥編號5341-2解體零件

?

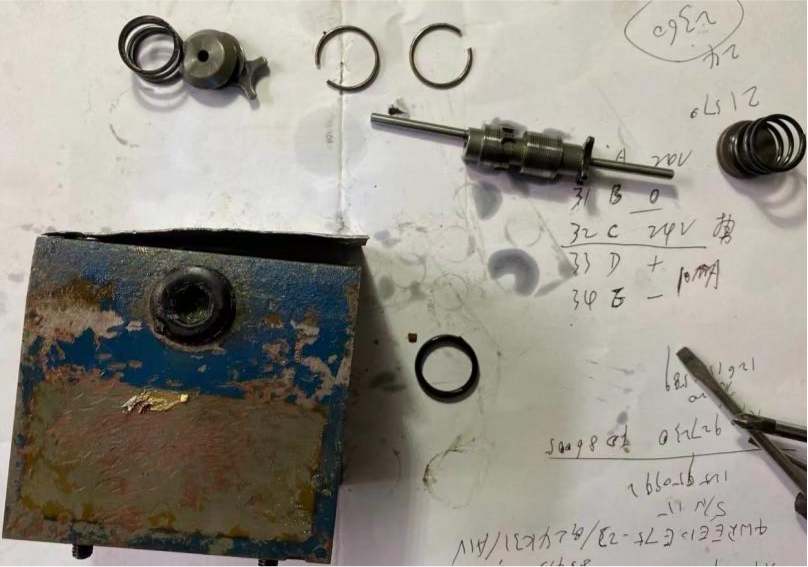

先導閥編號5935-3解體零件

?

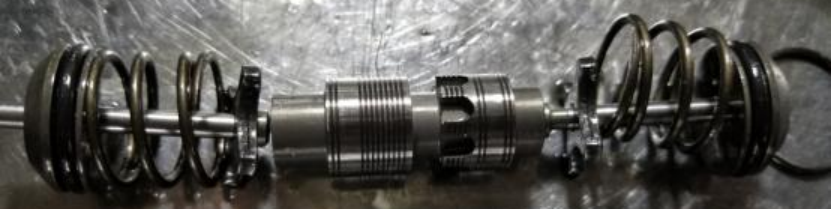

? ? ? ?發現先導閥的閥芯上有很多劃痕，而且閥芯和閥套的配合間隙已經超過15微米，一般正常情況下其配合間隙為3-5微米。如果超出則將會造成污染物擠入閥芯和閥套之間，形成卡澀，這就是工作時偶爾會出現失控現象的原因。

? ? ? 解決方法是閥芯上鍍Cr，然后配磨，保證其配合間隙為3-5微米。

?

?

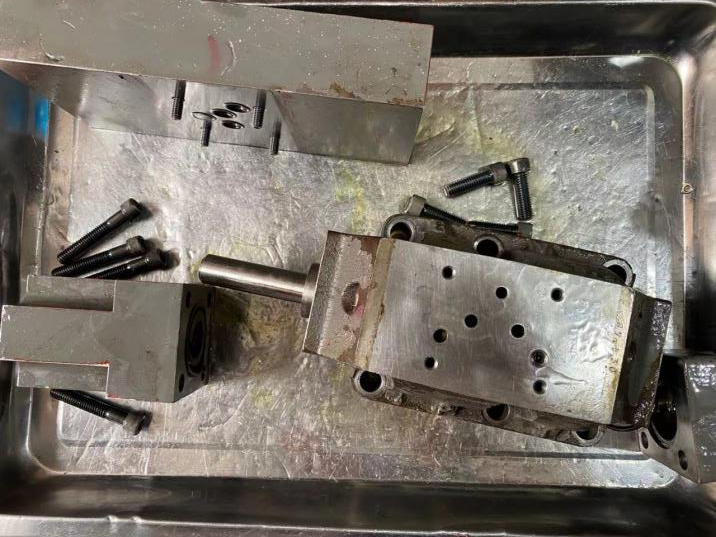

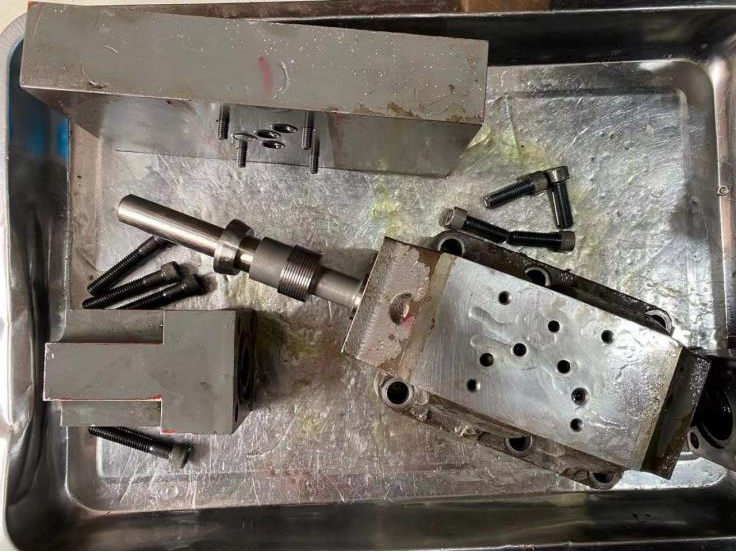

主閥解體零件圖

?

?

?

? ? ? ? ?將閥芯閥體等零部件的清洗、去除毛刺、研磨，按照技術規范裝配后在測試臺上測試，線圈的輸入電壓從48V至110V，觀察電磁閥動作是否正常，尤其在48V時觀察有無任何異?，F(xiàn)象。如正常，則可以出廠。

?

?

?

?
