? ? ? ? ? ? ? ? 美國進口的Abex425-1607射流管式電液伺服閥???

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?端蓋漏油情況分析

??????

????? Abex425-1607在檢測中出現整個批次端蓋漏油現象，更換現有密封圈多次還是沒有解決，經過技術人員的分析，從該伺服閥的結構原理等方面進行了論證，找到了漏油的根源，最后排除了漏油故障。

一、工作原理

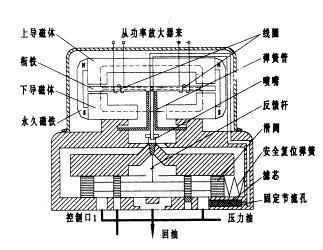

該型號電液伺服閥為射流管式結構示意圖，如下圖所示

?

?????該射流管式電液伺服閥是力反饋兩級流量控制閥，力矩馬達采用永磁結構，彈簧管支承著銜鐵射流管組件。前置級為射流放大器，它由射流管與接受器組成。當馬達線圈輸入控制電流，在銜鐵上產生的控制磁通與永磁磁通相互作用，使銜鐵上產生一個力矩，促使銜鐵、彈簧管、射流管組件偏轉一個正比于力矩的小角度。經過射流管高速射流的偏轉，使得接受器一腔壓力升高，另一腔壓力降低，連接這兩腔的閥芯兩端形成壓差，閥芯運動發生移動直到反饋組件（游絲）產生的力矩與馬達力矩相平衡，使射流管又回到兩接受器的平衡位置為止。這樣閥芯的位移與控制電流的大小成正比，閥的輸出流量就與控制電流成比例關系。

?

?

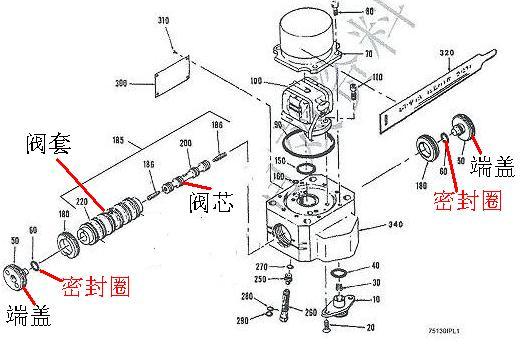

??????????????????????? 射流管式電液伺服閥實際裝配圖

? ? ? ? ? ? ? ??

?

二、故障和處理方法

????????

?

?

??? 根據以往的經驗，一般漏油是端蓋的密封圈磨損或老化造成漏油，但我們更換密封圈以后試壓，剛開始沒有漏油，經過半小時開始慢慢滲油，我們更換端蓋密封圈多次還是沒有解決這個問題。

?

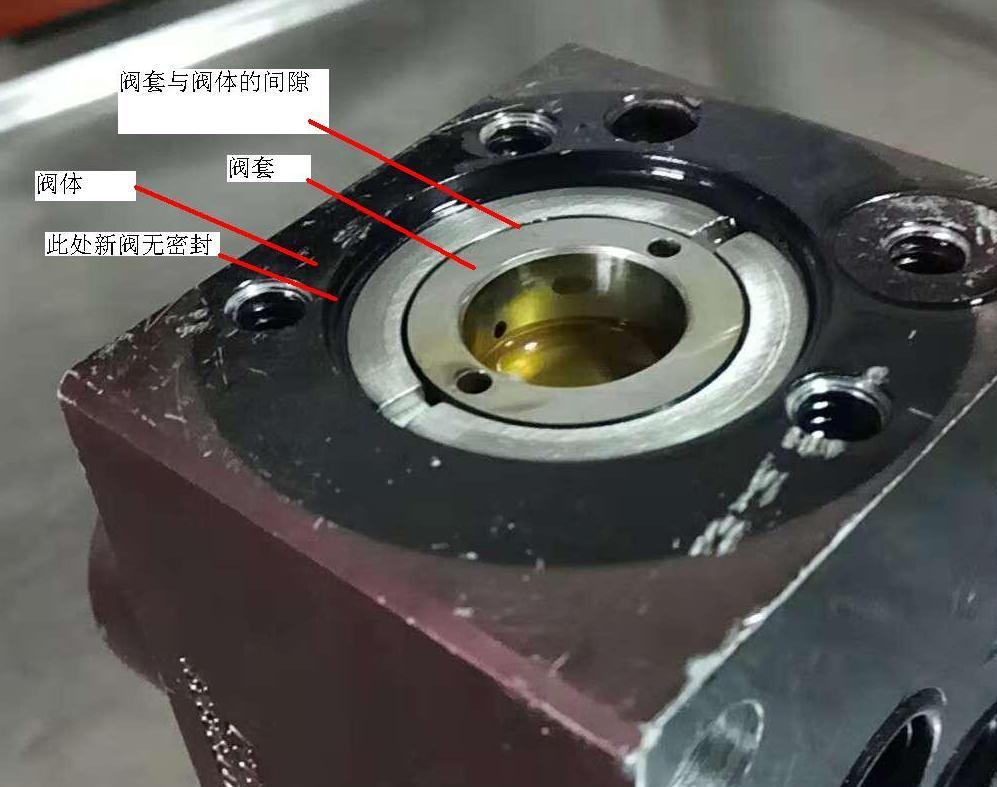

我們從該伺服閥的結構原理等方面分析，閥套與閥體是靠間隙密封的，經過多年使用，油液中的微小顆粒沖刷閥套，加上多次維修、拆卸，造成閥套與閥體的間隙漸漸變大，形成了滲油現象。 新閥由于配合間隙小，在出廠時是沒有密封圈的。

? ?

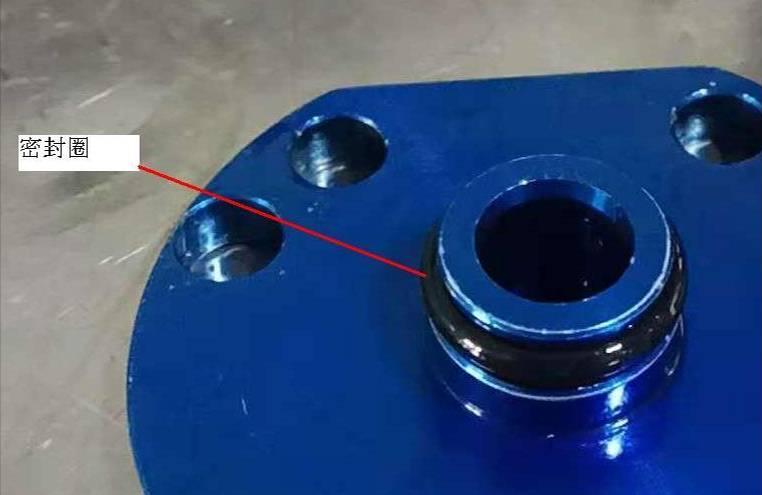

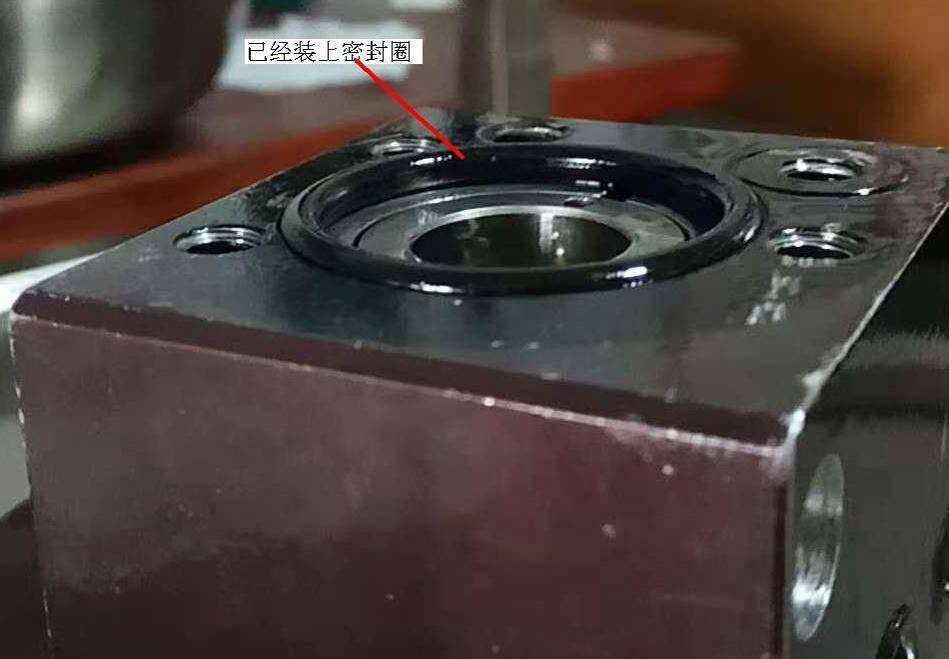

? ?我們技術人員為解決這個問題，嘗試在閥套與閥體之間加裝一個密封圈，試壓半個多小時，沒有發現滲油現象。

?? 此處滲出的油液是從閥體與閥套的間隙出來的，一旦到了平衡狀態，從閥體與閥套的間隙出來的油液就不再滲出，而且由于有端蓋密封圈的存在，不能反滲到閥芯的控制油腔，所以也不會影響伺服閥的性能參數。

??? 經過用戶3個多月的使用未發現端蓋漏油情況，性能穩定。
