? ? ? ? 東南亞生產的G761電液伺服閥

?

? ? ? ? ? ? ??維修報告

? ? ? ? ? ? ??

?

一?、故障現象

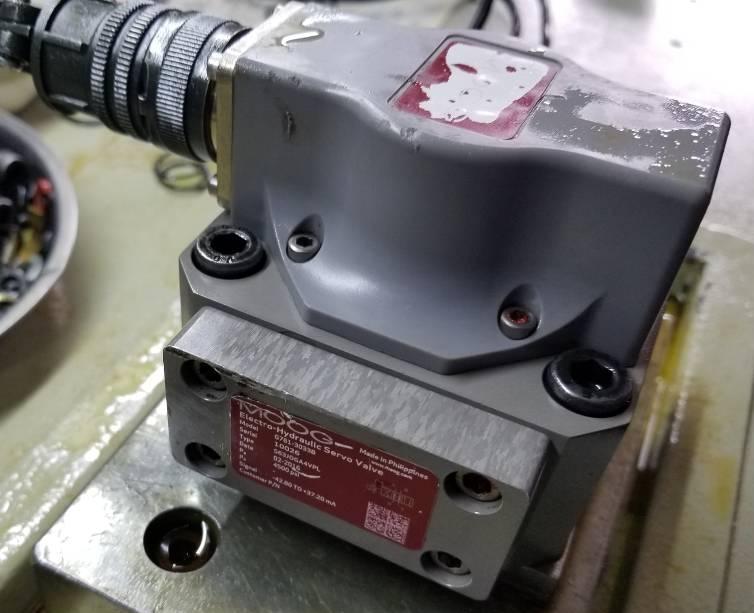

?最近我們公司收到越南某電廠從東南亞購買的三臺G761-3033B電液伺閥，在專用測試臺測試時，發現輸入三角波信號時，編號10283，10026和10300無輸出流量，并且先導閥漏油。我單位技術人員解體伺服閥，發現如下問題：

?

1、 閥芯閥套卡澀

??

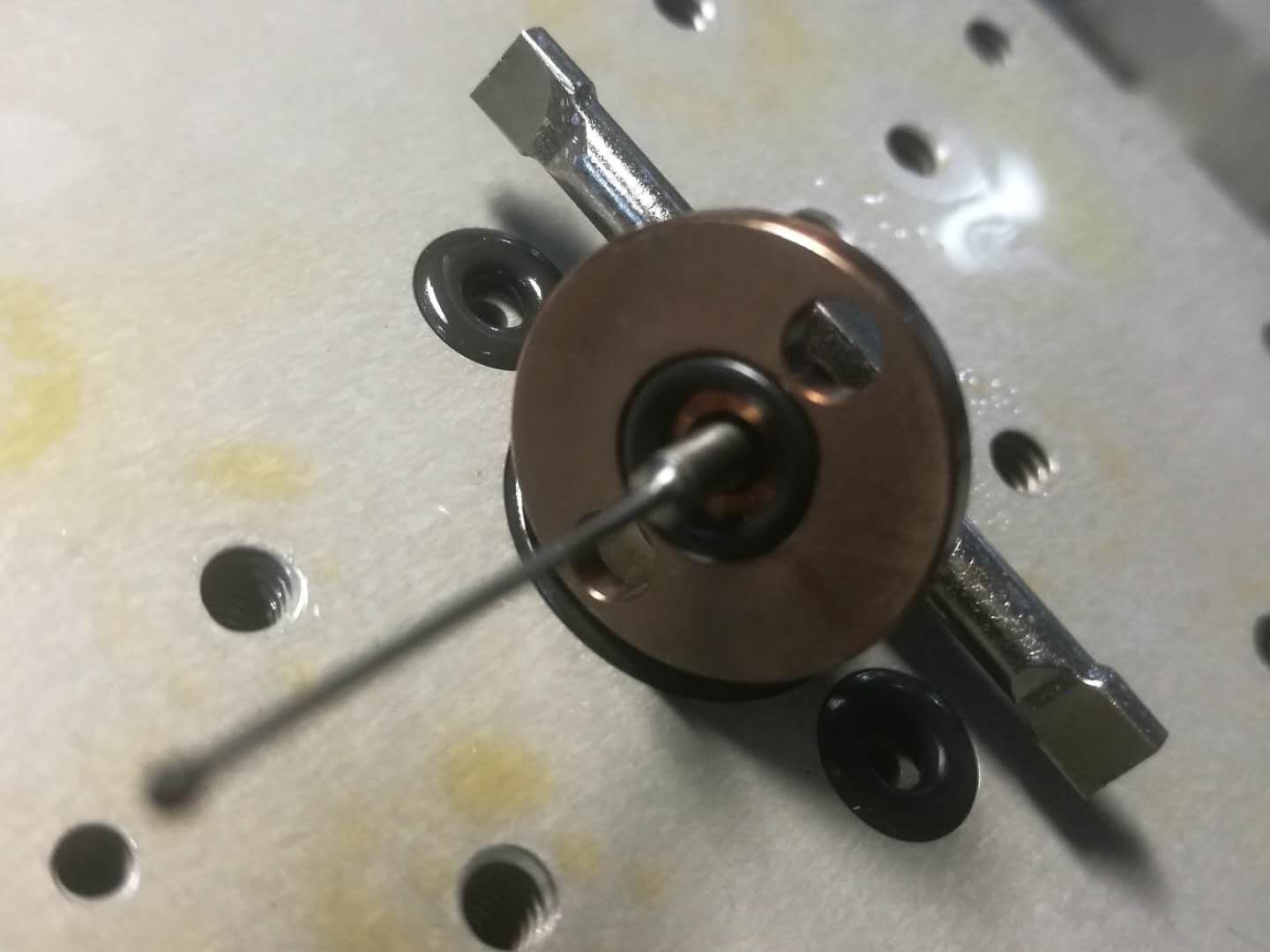

2、彈簧管已經破裂，損壞。

3、噴嘴、過濾器堵塞，編號10283，10026節流孔丟失，編號10300丟失一側節流孔。

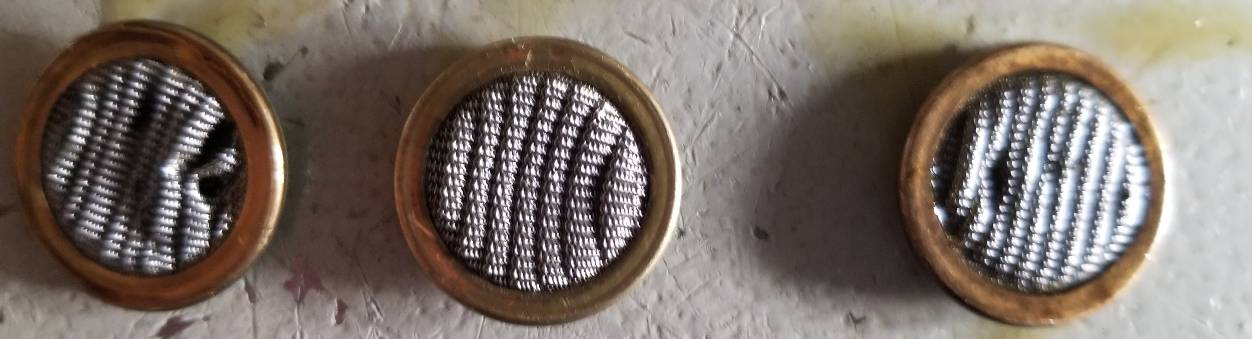

過濾器堵塞

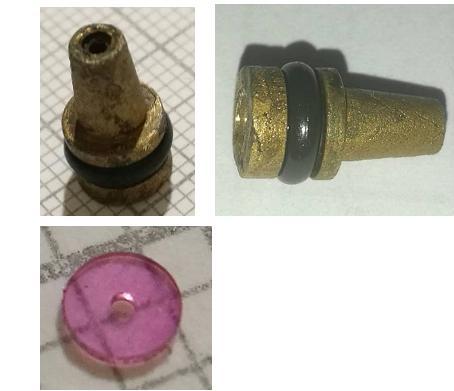

4、節流孔座的材料不合規范,是由鑄銅加工，按照我們以前MOOG的資料是由圓棒料車削加工， 其表面比較粗糙。這樣與其配合的節流孔就很容易丟失。連擋片都是塑料的。

??

?

?

?

二、維修內容

為了保證盡快修復電液伺服閥，我們需要作如下工作：

1、 研磨閥套，更換閥芯?

? ? ? ? ? ? ? ? ? ? ??

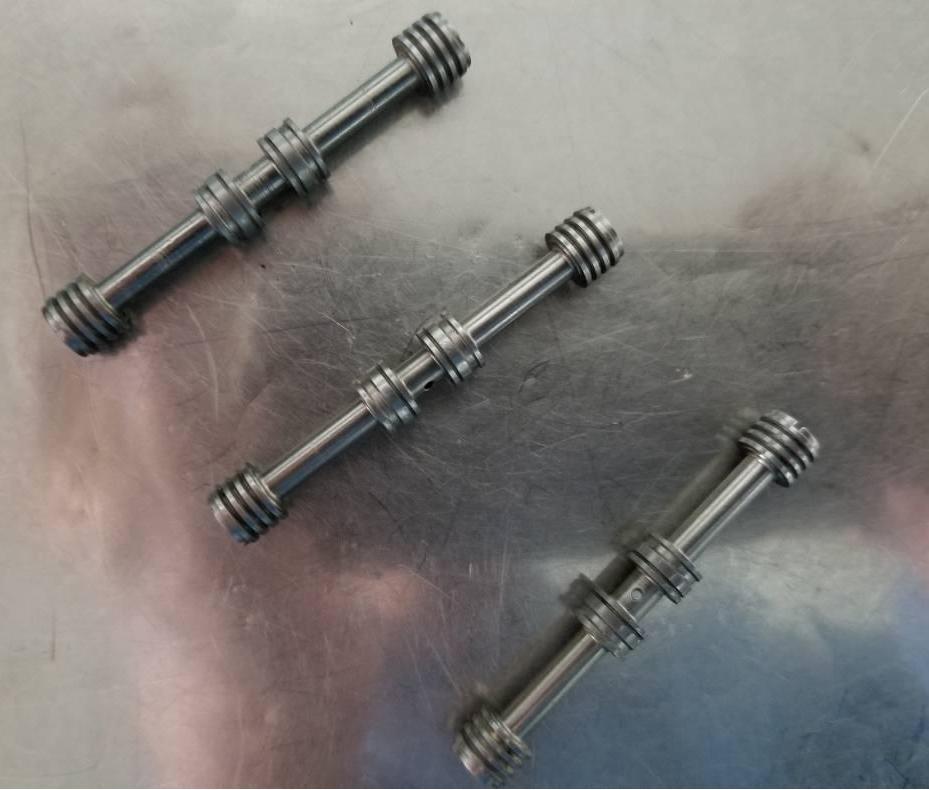

原來的閥芯

2、清洗噴嘴，重新加工節流孔??

?

? ? ? ? ? ? ? ? ? ? ??

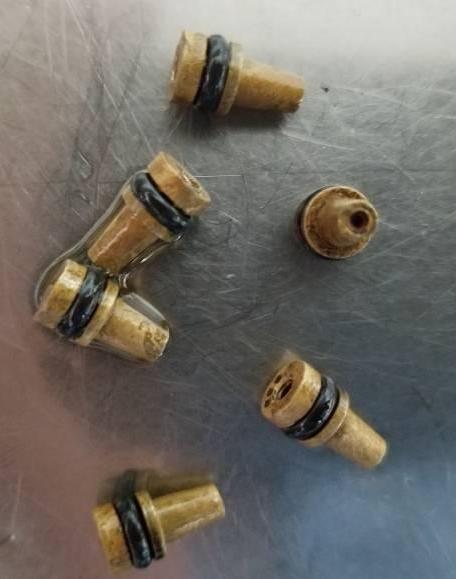

???????????????原來的節流孔座

3、更換過濾器，密封??????????????????????

4、更換彈簧管組件 （含彈簧管，反饋桿和銜鐵）?

?

? ? ? ? ? ?

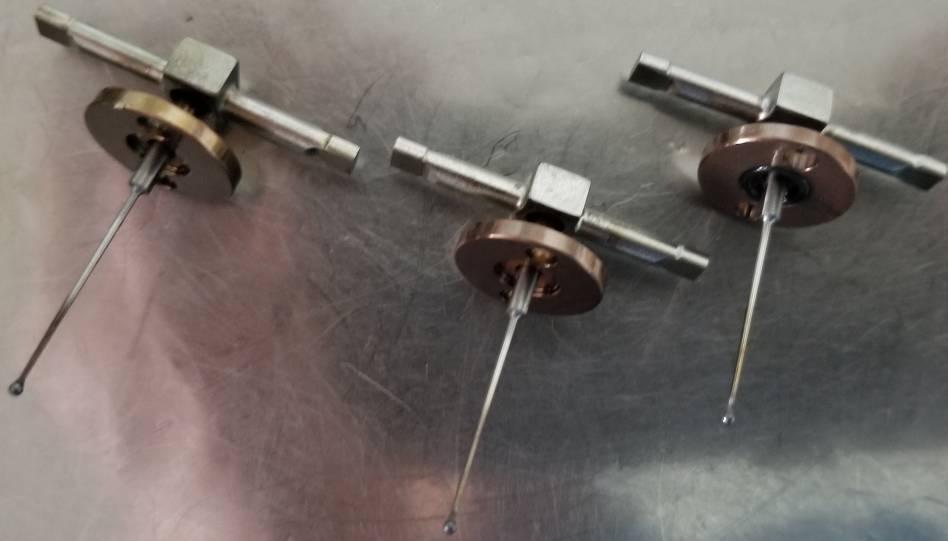

???????原來的彈簧管組件

5、調試彈簧管組件一級座?????????????????

6、調試整閥?????????????????????????????

?

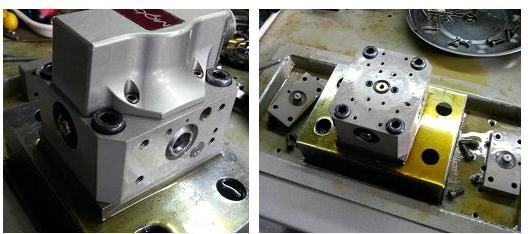

將一級座安裝在液壓主閥上，根據電氣接口輸入電源、指令信號，校準整閥的零點、增益和反饋，在專用測試臺上測試流量增益曲線。檢測電液伺服閥的各項技術指標，包括零位、滯環、分辨率、流量增益和壓力特性。

三、維修結果

? ? 該三臺電液伺服閥已經在越南電廠運行半年多，至今正常。

? ? ??
