? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??射流管式電液伺服閥

? ? ? ? ? ?射流管電液伺服閥是美國五十年代末研制的軍用產品，目前主要應用在軍用飛機，民航客機，汽輪機，核電等領域。美國生產射流管伺服閥的廠家Abex航空公司已被Parker收購，其主要型號包括405,410,415,420,425,450等。美國波音公司曾對其使用的9000臺ABEX410射流管伺服閥進行追蹤調查，其平均故障間隔時間為115000小時(相當于13年壽命期)，足以驗證其可靠性高、使用壽命長的優點。而在84個故障中，83個因密封圈年久老化漏油所致，而伺服閥的性能良好。

在國內很多行業廣泛應用的是Moog公司生產的射流管伺服閥D660系列，其結構為電反饋式。由于其可靠性高，供貨周期短，受到廣大用戶的青睞。 ?

隨著電液伺服閥技術的日趨成熟，國內也有廠家生產射流管式電液伺服閥，上海衡拓和九江441 等單位。這些產品屬于機械反饋式結構。

?

一、工作原理

?

1、機械反饋式結構的工作原理

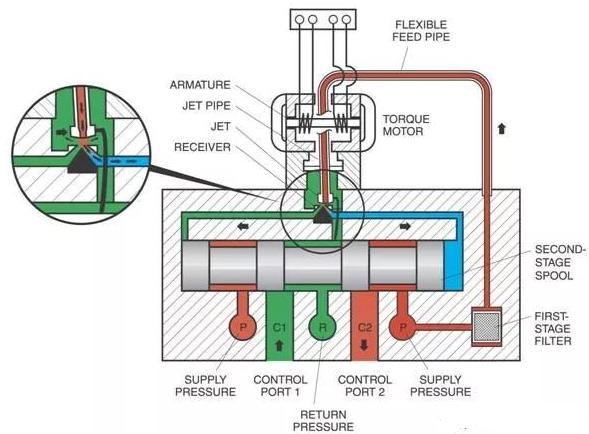

??? 當力矩馬達輸入電流時，電磁力矩使得銜鐵和與其相連的射流管偏轉一定角度。正負電流使得射流管向左或者向右偏轉。射流管的運動，使得閥芯兩端產生壓差，推動閥芯移動。當閥芯移動時，反饋彈簧桿（圖中黑色）拉動射流管反方向移動，朝著接收器的位置。當反饋彈簧桿的彈簧力與電磁力相等時，射流管再次回到接收器中位，在閥芯兩端產生相等壓力，閥芯移動到新的位置停止。這樣，液壓油從主級閥的壓力油口流至控制口C2，經過控制之后，并從控制口C1返回油箱。

2、電反饋式結構的工作原理

?

1）射流管 SERVOJET先導閥的工作原理

? ??射流管先導閥主要由力矩馬達、射流管和接收器組成。當線圈中有電流通過時,產生的電磁力使射流管?chē)娮煳恢闷x中位，偏置和特殊形狀的噴嘴設計使當集射的液流射向一側的接收器時，造成先導閥的接收器產生壓差，此壓差直接導致推動主芯產生位移。

2） 主閥的工作原理

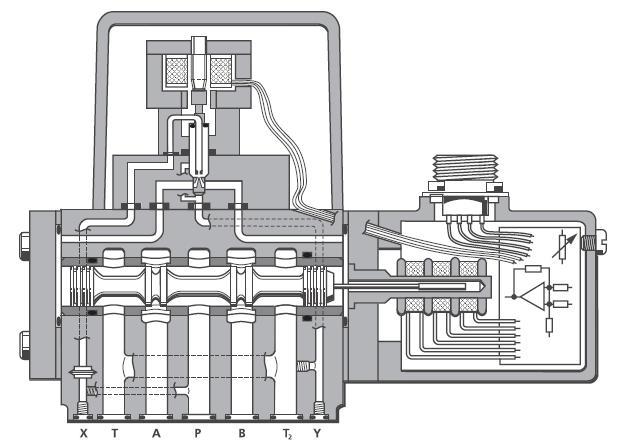

? ??主閥芯的位置閉環控制是由閥內控制電路來實現的。一個電氣指令信號(用來設定流量)作用于集成電路位置控制器并由此來驅動閥線圈。位置傳感器通過振蕩器測出主閥芯的實際位移(實際值正比于位移電壓)。 此信號被解調并反饋至控制器與指令信號相比較,得出的偏差信號驅動先導級從而使主閥芯產生位移,直至指令信號與反饋信號之間的偏差為零。由此得到主滑閥的位移與指令電信號成正比。

?

?

?

?

?

?

二、維護情況分析

從用戶角度看， 無論Abex等公司生產的還是MOOG 公司生產的D660系列伺服閥是應用于兩通、三通、四通和五通的節流型流量控制閥。這些閥適用于電液位置、速度、壓力或電液力控制系統,以及其他需要較高的動態響應要求的控制場合。長期以來,一直致力于優化和改進伺服閥產品。帶伺服射流管先導級( Servojet)的伺服閥降低了能耗,提高了閥的控制精度。該先導級采用射流管原理,而射流管在各類伺服閥中己有10年以上可靠使用的經驗。

Abex等機械反饋式射流管式電液伺服閥結構緊湊，體積較小，但維修難度比較大，需要很多專用工具、設備和過硬的技術人員。相對而言，D660系列采用模塊化設計，維修比較方便，但體積較大。

?

?
