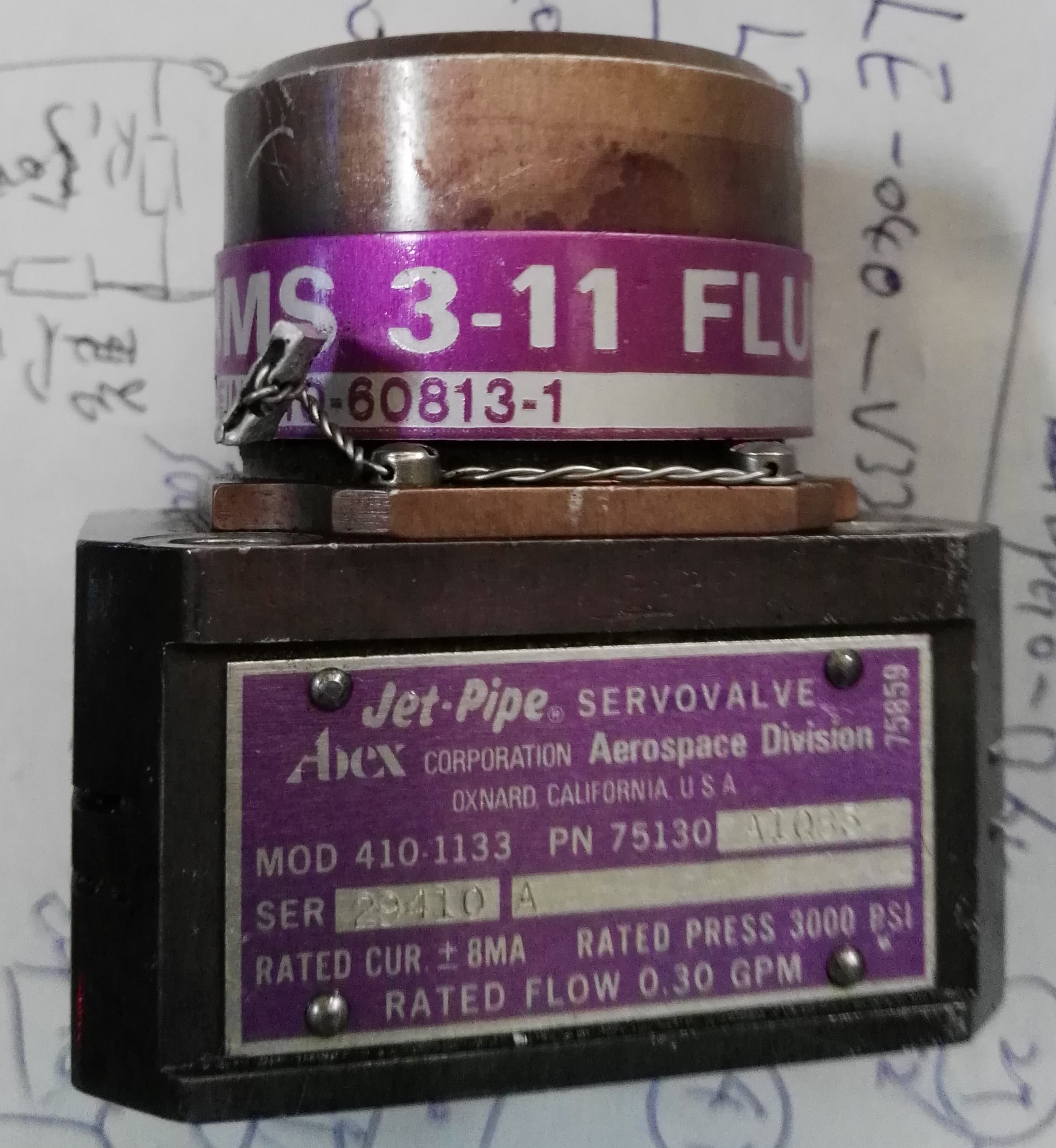

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??波音737、757和777專用電液伺服閥的維修

??? 以前這種波音737、757和777專用電液伺服閥的維修標定須到美國本部，不僅時間周期長而且維修費用昂貴，國內的許多家航空公司及其配套保障公司多次與北京航空航天電液伺服技術中心聯系，希望能在國內按照美國的標準進行維修標定。北京航空航天電液伺服技術中心經過全體技術人員的努力，已經完全掌握了波音飛機專用電液伺服閥的工作原理、結構和調試方法。今年11月份成功修復了數十臺專用電液伺服閥，為波音飛機的檢修縮短了時間，同時也降低了維修成本。

?

一、工作原理

該型號電液伺服閥為射流管式結構，如下圖所示

???? 該射流管式電液伺服閥是力反饋兩級流量控制閥，力矩馬達采用永磁結構，彈簧管支承著銜鐵射流管組件。前置級為射流放大器，它由射流管與接受器組成。當馬達線圈輸入控制電流，在銜鐵上產生的控制磁通與永磁磁通相互作用，使銜鐵上產生一個力矩，促使銜鐵、彈簧管、射流管組件偏轉一個正比于力矩的小角度。經過射流管高速射流的偏轉，使得接受器一腔壓力升高，另一腔壓力降低，連接這兩腔的閥芯兩端形成壓差，閥芯運動發生移動直到反饋組件（游絲）產生的力矩與馬達力矩相平衡，使射流管又回到兩接受器的平衡位置為止。這樣閥芯的位移與控制電流的大小成正比，閥的輸出流量就與控制電流成比例關系。

?

?

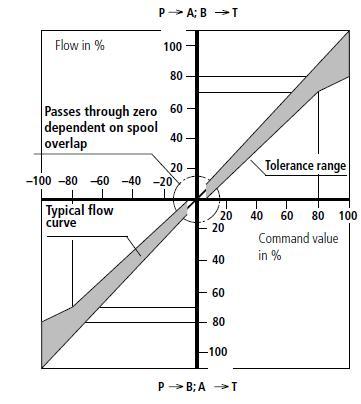

? ? ? ? ? ? ? ? ??輸入電流和輸出流量的曲線圖

?

?

?

二、常見故障和處理方法

??????? 故障現象

????????????? ?處理方法

伺服閥不工作（執行機構停在一個位置不動）

?

①檢查線圈的接線方向是否正確

②檢查線圈引出線、接插件是否脫焊

③檢查輸入電纜線是否接通

④檢查進、回油管路是否通暢

⑤檢查進、回油孔是否接反

2. 伺服閥只能從一個控制腔出油，另一個不出油（執行機構只向一個方向運動，改變控制電流不起作用）

①檢查節流孔是否堵塞

②檢查閥芯是否卡死

③檢查彈簧管是否疲勞破壞。

④射流管是否堵塞

⑤接收器是否堵塞

3. 流量增益下降（執行機構速度下降）

①用500伏兆歐表檢查線圈是否短路

②檢查閥內慮油器是否堵塞

③檢查油源壓力是否正常供油。

④磁鋼是否退磁

⑤接收器是否堵塞

⑥節流孔是否堵塞

4. 只輸出最大流量

①檢查閥芯是否卡死

②檢查閥套上各個密封環是否損壞

③節流孔或射流管是否堵死

④反饋游絲是否斷裂

⑤彈簧管是否疲勞損壞

5. 系統響應差（伺服閥動作慢，輸出滯后）

①檢查伺服閥的控制油路的各處小孔有無局部堵塞②對一級座、節流孔、慮油器、端蓋、閥芯、閥套各部件逐項拆卸、清洗、更換所有密封環，重新裝配調試。

6. 零偏太大（伺服閥線圈輸入很大電流才能維持執行某一穩定位置）

①機械零位調整松動時，需要重新調零。

②檢查一級座緊固螺釘是否松動

③檢查力矩馬達導磁體螺釘是否松動

④伺服閥在試驗臺上進行空載運行沖洗，如果運行后檢查零點變化較大，則應解體伺服閥，徹底清洗。

?

?
